1×9 / 2×9 Pin Through Hole (PTH) Transceiver
- Technologie
- Glasfaser-Transceiver
- Partner
- Coretek

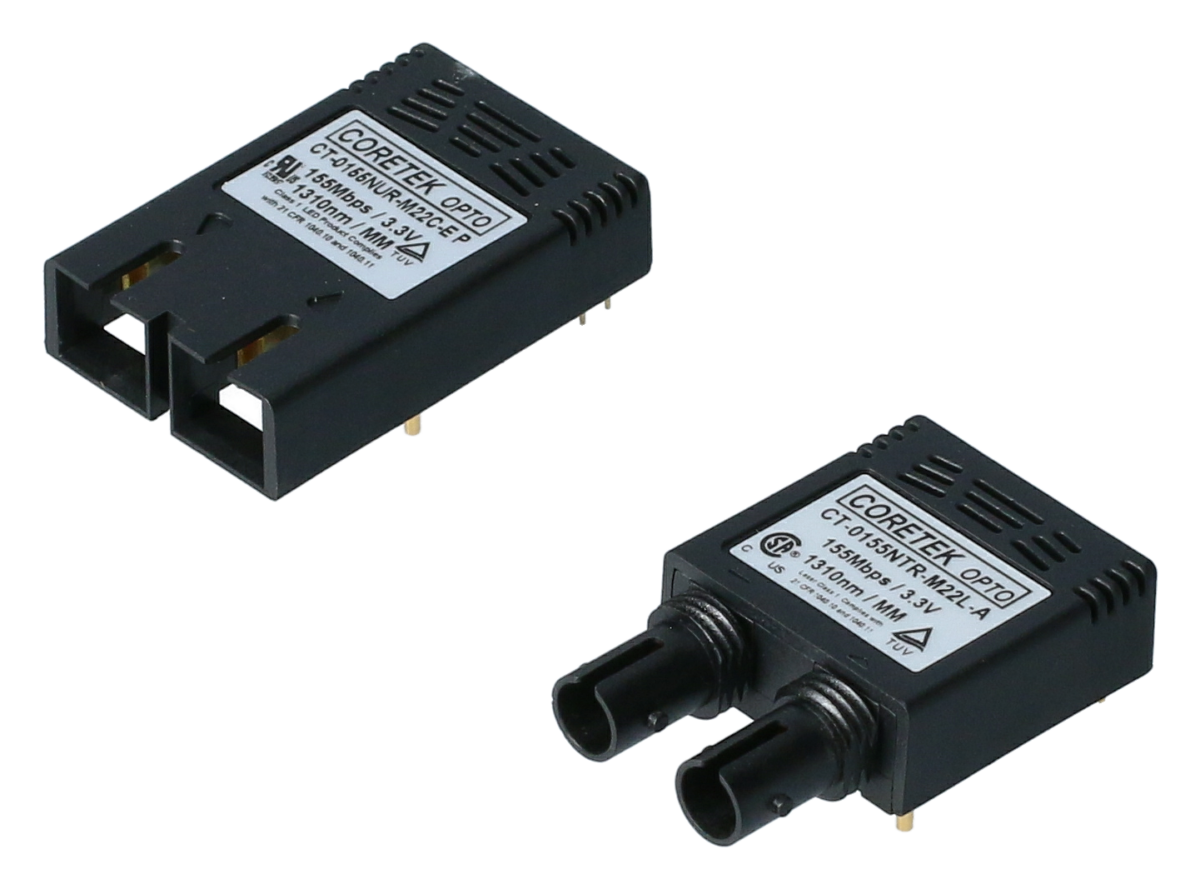

1×9-Transceiver sind ein Industriestandard mit mehreren Formfaktoren, der je nach Anwendung und Umgebung verschiedene Anschlussoptionen bietet. Das 2×9-Transceiver-Portfolio ist eine Erweiterung, basierend auf dem 1×9-Pinning, mit zusätzlichen Funktionen, die sowohl das Digital Diagnostic Monitoring Interface (DDMI) als auch Transmitter Disable (TxDis) bieten.
Viele Wellenlängenkombinationen einschließlich CWDM ermöglichen den Einsatz sowohl über Single-Mode- (SM) als auch über Multi-Mode-Fasern (MM) mit Entfernungen von bis zu 200 km. Durch die Wahl zwischen Kunststoff- und Metall-ST-Steckern können Ingenieure ESD- oder Isolationsprobleme einfach lösen, indem sie nur einen anderen Transceiver-Typ wählen. Eine Metallabschirmung oder ein vollständig metallisiertes Kunststoffgehäuse können helfen, EMI-Design-Herausforderungen zu lösen.
Eigenschaften
- Duplex- (Zweifaser-) Versionen mit ST-Kunststoff-, ST-Metall-, FC-Metall- und SC-Kunststoff-Steckeroptionen
- Simplex-Versionen (Einzelfaser) mit bi-direktionalem Anschluss mit einfachem ST-Metall-, SC-Kunststoff- oder Pigtail-Stecker nach Wahl (typischerweise SC)
- Unterstützung von Industriestandards wie IEEE 802.3, Fibre Channel, SMPTE 3G-SDI, HD-SDI und SD-SDI
- 2×9 DDMI-Versionen vollständig konform mit SFF-8472 und Optionen für verbesserte TxPower- und RxPower-Genauigkeit bei hohen Temperaturen
- ST-Steckverbinder sowohl in Metall- als auch in robuster Kunststoffausführung erhältlich, ideal für industrielle Anwendungen geeignet
- Weiter Betriebstemperaturbereich von -40 bis 85°C
- Metallisierte Kunststoffgehäuse oder geschirmte Gehäuseoptionen für Anwendungen, die ein verbessertes EMI-Verhalten erfordern
- Single/Dual Tx und Single/Dual Rx Typen für unidirektionale Datenübertragung
- Ultra-Low-Data-Rate-Version für DC bis 0,5 Mb/s
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Product type | Connectors | Wavelengths (nm) | Distances (km) | Temperature range (°C) | Data rates (Gb/s) | DDMI |
|---|---|---|---|---|---|---|
1×9 Duplex Transceiver | SC, ST Metal, ST Plastic, FC | 850, 1310, 1550, CWDM | 0.1 to 200 | 0 to 70 / -40 to 85 | DC to 1.25 | No |
2×9 Duplex Transceiver | SC, ST Metal, ST Plastic, FC | 850, 1310 | 0.1 to 60 | 0 to 70 / -40 to 85 | 0.1 to 1.25 | Yes |
1×9 Bi-directional Transceiver | SC, Pigtail | 1310, 1490, 1550 | 10 to 60 | 0 to 70 / -40 to 85 | 0.1 to 3.0 | No |
2×9 Bi-directional Transceiver | SC | 1310, 1550 | 2 to 60 | 0 to 70 / -40 to 85 | 0.1 to 1.25 | Yes |
1×9 Single Tx | SC, ST Metal, ST Plastic | 1310, CWDM | 10 to 100 | 0 to 70 / -40 to 85 | 0.1 to 3.0 | No |
1×9 Single Rx | SC, ST Metal, ST Plastic | 1310, CWDM | 10 to 100 | 0 to 70 / -40 to 85 | 0.1 to 3.0 | No |
1×9 Dual Tx | SC, ST Metal, ST Plastic, FC | CWDM | 10 to 80 | 0 to 70 | 0.1 to 1.25 | No |
1×9 Dual Rx | SC, ST Metal, ST Plastic, FC | CWDM | 10 to 80 | 0 to 70 | 0.1 to 1.25 | No |
